一、概述
該機組是在雙錐形回轉真空干燥機組的基礎上，結合罐式過濾、洗滌、功能，綜合兩者的優點，改進成的一臺在特定物料應用中具有反應、濃縮、過濾、洗滌、干燥、破碎的多功能機組。該機組的******優點是功能多，占地面積小，投資少，操作簡單，收效高，工人勞動強度低，安全系數高，使用壽命長，安裝方便等優點。適用于附加值高、劇毒、易燃、易爆、批量小的醫藥及化工產品，更適用于GMP生產要求。
二、設計原理

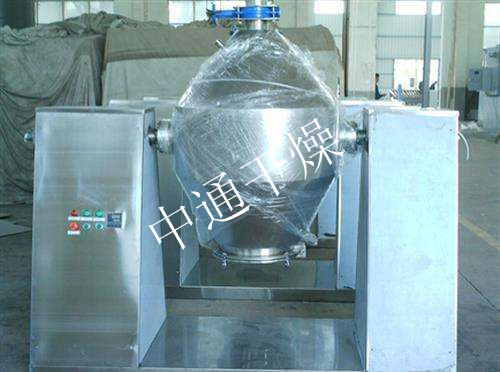

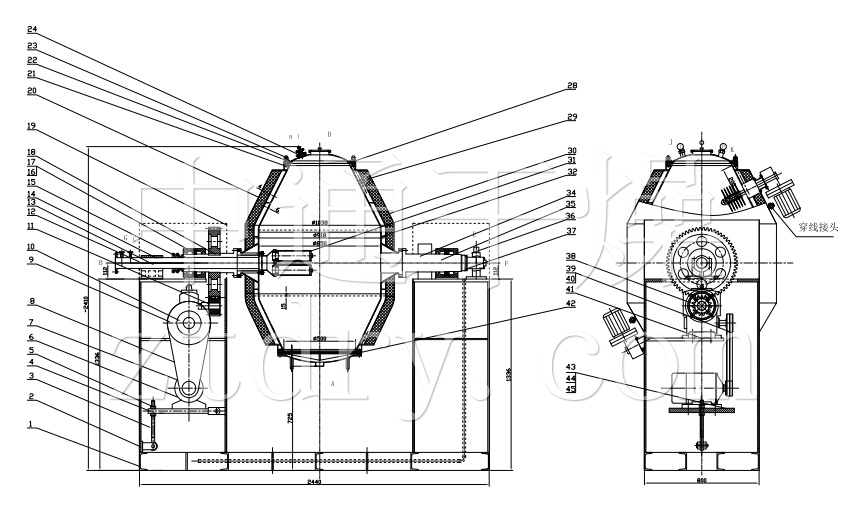

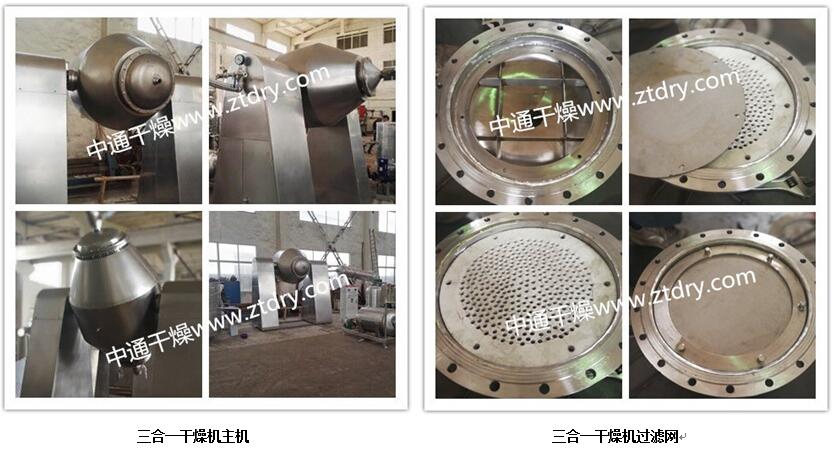

1、本器身中間為圓柱形，兩端為圓錐形，圓錐頂部一頭設計為敞開式投料和出料，并設計有原位取樣口和攪拌破碎裝置。圓錐另一端設計有一個過濾盤，該過濾盤采用316L金屬燒結網或超細濾布，具有過濾精度高、強度大、安裝方便、成本低廉等優點。
2、真空吸罩設計在器身中部，分為真空管和真空罩，該真空頭用金屬燒結網或金屬罩加濾布的形式，該部件具有更換方便，便于清洗，可以反吹，沒有毛點等優點。
3、在真空端設計有在位進洗滌液、在位壓濾、在位進氮氣保護接口裝置。
4、該機組在進行反應、結晶、濃縮、過濾、洗滌、干燥、破碎的各道工序過程中可采用人機界面控制或防爆箱控制。
5、根據物料特性可以在普通雙錐上設計裝有一到二個破碎裝置。
三、工作原理
1、反應、濃縮階段：
帶有攪拌的一端朝下，攪拌葉形式可根據各種物料選型。在設備的上部進料口通入物料，靠攪拌葉的不斷翻動，使物料反應、濃縮。
2、過濾階段：
使錐體旋轉180°，帶有過濾盤的一端朝下，在端體底部接上抽真空口，實行產品濾餅和母液分離。
3、洗滌階段：
抽濾結束后，通入洗滌液，啟動攪拌葉，也可同時轉動錐體，使濾餅破碎并和洗滌液進一步純化，進行殘母液清洗和予脫水。
4、干燥階段：
再次抽濾結束后，在抽真空口通入氮氣反吹，使濾餅和過濾網脫離，轉動錐體，在回轉過程中靠破碎器使濾餅破碎，夾套內通入熱水加熱整個錐體。并在真空狀態下使物料達到干燥目的。并可進行原位取樣過程。通過旋風分離器捕集微粉，并可由冷凝器收集有機溶劑。
四、電器控制
1、操作現場采用人機界面控制或防爆箱控制。每道工序設定一個工藝參數，在正常的工作狀態下可以自動操作。也可以根據各種物料手動操作。
2、現場所有電器均為防爆dB II設計。
|
干燥器容積(L) |
500 |
750 |
1000 |
1200 |
1400 |
1600 |
2000 |
2500 |
3000 |
3500 |
4000 |
5000 |
|
過濾面積(m2) |
0.125 |
0.125 |
0.196 |
0.196 |
0.196 |
0.196 |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
0.8 |
|
濾餅厚度 |
500 |
500 |
600 |
650 |
650 |
700 |
700 |
800 |
800 |
1000 |
1200 |
1300 |
|
濾餅體積(m3) |
0.16 |
0.17 |
0.3 |
0.36 |
0.39 |
0.45 |
0.66 |
0.81 |
0.85 |
1.46 |
1.89 |
2.2 |
|
干燥器操作壓力(Mpa) |
-0.0987MPa - 0.098MPa |
|||||||||||
|
夾套操作壓力(Mpa) |
0MPa - 0.098Mpa |
|||||||||||
|
設計溫度(℃) |
100℃ |
|||||||||||
|
裝料量(L) |
250 |
370 |
500 |
600 |
700 |
800 |
1000 |
1250 |
1500 |
1750 |
2000 |
2500 |
|
主電機功率 |
3 |
3 |
4 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
11 |
15 |
15 |
|
攪拌器功率 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.55 |
0.55 |
0.55 |
0.55 |
0.75 |
0.75 |
0.75 |
|
干燥器轉速(轉、分) |
0-5 |
|||||||||||
|
攪拌器轉速(轉、分) |
0-200 |
|||||||||||
|
主機重量(公斤) |
1782 |
2135 |
3273 |
3456 |
3683 |
3963 |
4282 |
4633 |
5487 |
7835 |
8255 |
8972 |
|
配套冷凝器面積(m2) |
4 |
4 |
8 |
10 |
14 |
16 |
20 |
25 |
30 |
35 |
40 |
50 |
